Caractéristiques et applications de la machine de capsulage automatique de pots de bouteilles

Une machine automatique de capsulage de bocaux de bouteilles est un système d'automatisation d'emballage industriel conçu pour appliquer, serrer, tordre ou sceller sous vide des fermetures en plastique et en métal sur des récipients rigides en verre ou en plastique avec un contrôle précis du couple, une vitesse élevée et une cohérence mécanique reproductible.

Table des matières

1. Comprendre la machine de capsulage automatique de pots de bouteilles

2. Principales caractéristiques de la machine de capsulage automatique de pots de bouteilles

3. Applications de la machine de capsulage automatique de pots de bouteilles

4. Comment fonctionne la machine automatique de capsulage de pots de bouteilles

Comprendre la machine de capsulage automatique de pots de bouteilles

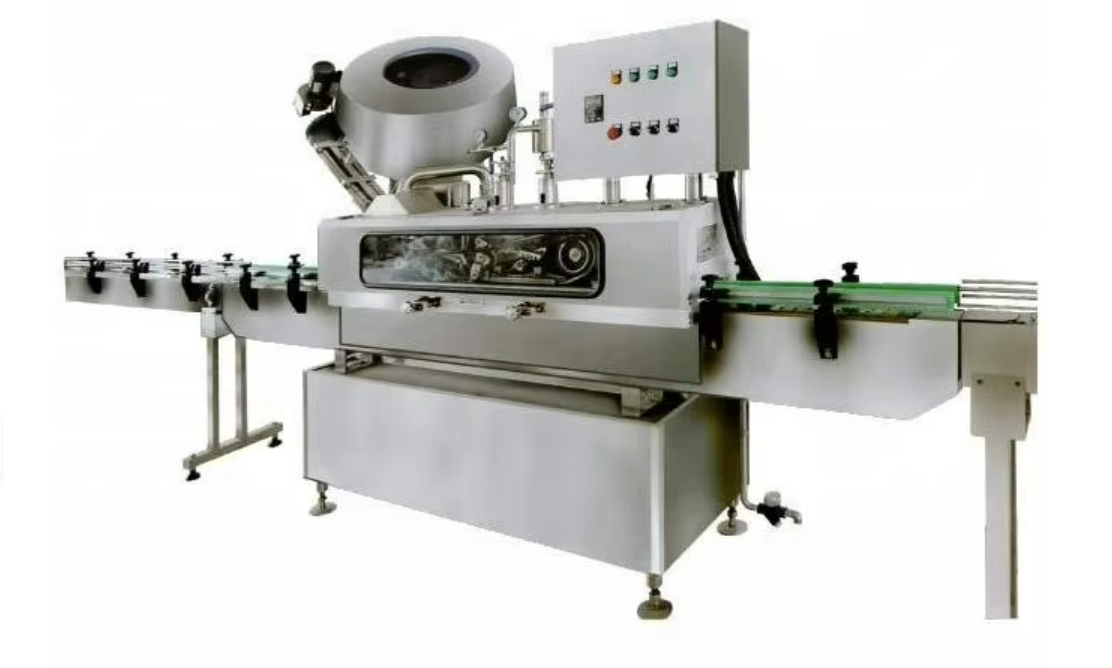

Une machine automatique de capsulage de bocaux de bouteilles représente une unité mécanique centrale dans les lignes d'emballage automatisées, conçue pour permettre une application précise, rapide et continue de fermetures sur des récipients rigides.

Dans les environnements de production industrielle, l’intégrité de la fermeture des conteneurs (CCI) régit directement la qualité, la sécurité et la stabilité des produits en conservation. Le rôle principal d'une machine de capsulage de bocaux automatique est de remplacer l'application de couple manuelle ou semi-automatique par un flux de travail électromécanique continu. En combinant le tri automatisé des bouchons, le transport précis des index des conteneurs et les têtes de contrôle de couple dynamique, ces machines empêchent les fuites mécaniques, atténuent la pénétration d'oxygène et maintiennent des normes de qualité strictes à des vitesses de production allant de 30 à plus de 200 unités par minute. Fonctionnant de manière transparente en aval des remplisseuses de liquides rotatives ou en ligne, les systèmes de bouchage automatisés éliminent les erreurs humaines et normalisent le couple appliqué sur chaque lot de production.

L'architecture d'emballage moderne classe ces machines en systèmes rotatifs à mouvement continu et systèmes d'indexation linéaire en ligne. Les systèmes en ligne utilisent des courroies latérales pour maintenir fermement les conteneurs tandis que les roues de bouchage ou les disques de broche serrent les bouchons à vis lorsque les conteneurs se déplacent le long d'un convoyeur. Les systèmes rotatifs, quant à eux, transfèrent les conteneurs dans des roues étoilées et des tourelles rotatives où des têtes de bouchage individuelles descendent verticalement sur chaque pot. Pour les récipients en verre utilisant des fermetures à oreilles métalliques (bouchons twist-off), des configurations avancées intègrent des pompes à injection de vapeur ou à vide mécaniques dans la chambre de scellage. La conception d'une efficace machine de capsulage de bocaux nécessite d'équilibrer les propriétés des matériaux du récipient, les tolérances de la géométrie du col, la résilience du revêtement du bouchon et les paramètres de dilatation thermique, en particulier lors du scellage de produits alimentaires remplis à chaud comme les conserves, les sauces et les produits marinés.

Dans notre pratique d'ingénierie de terrain, nous évaluons fréquemment pourquoi des configurations mécaniques spécifiques sont sélectionnées pour des opérations mondiales. Par exemple, pourquoi les transformateurs alimentaires européens privilégient-ils massivement les systèmes intégrés de torsion à jet de vapeur sous vide plutôt que les tendeurs de mandrin purement mécaniques ? Les normes européennes de sécurité alimentaire et les chaînes de distribution au détail exigent des boutons de sécurité vérifiables (indicateurs de vide contextuels) et des niveaux de vide résiduel élevés sans recourir à des conservateurs chimiques. Dans le cadre d'opérations à grand volume, les clients européens et internationaux privilégient la manipulation du verre sans bris, les changements rapides sans outil en moins de 15 minutes et la conformité au lavage IP65. Intégrant des composants à haute efficacité, tels qu'un La machine de capsulage automatique de cornichons de sauce chili de cosse de pot en verre permet aux processeurs d'exécuter un déplacement précis de vapeur-vide tout en maintenant une synchronisation continue de la ligne, garantissant des joints hermétiques sur les produits alimentaires liquides chauds, visqueux ou acides.

Directives de manipulation des récipients et d'atténuation des bris : lors du scellement de récipients en verre avec une à couple élevé machine de capsulage de bocaux , les pressions de serrage mécaniques doivent être soigneusement calculées. Une force excessive de la ceinture latérale sur du verre léger peut provoquer des micro-fractures, tandis qu'une pression insuffisante permet au conteneur de glisser, ce qui entraîne des valeurs de couple de bande incohérentes. Les meilleures pratiques industrielles consistent à déployer des pinces latérales en polyuréthane avec des régulateurs pneumatiques réglables, garantissant que la pression de serrage ne dépasse pas 0,25 MPa pour les bocaux en verre à paroi mince.

Principales caractéristiques de la machine de capsulage automatique de pots de bouteilles

Les principales caractéristiques de la machine automatique de capsulage de bocaux de bouteilles comprennent un contrôle avancé du couple servomoteur, une automatisation par contrôleur logique programmable (PLC), un outillage modulaire à changement rapide et une construction robuste en acier inoxydable conçue pour une efficacité opérationnelle maximale.

Les principales caractéristiques structurelles et opérationnelles d'une de qualité professionnelle machine de capsulage de bocaux déterminent sa stabilité, son efficacité et la répétabilité du joint. Au cœur des systèmes de capsulage modernes se trouve le mécanisme d’application du couple. Les embrayages à ressort mécaniques traditionnels ont été largement remplacés par des embrayages à hystérésis magnétique et des servomoteurs à entraînement direct. Les têtes de bouchage servocommandées permettent aux opérateurs de définir, surveiller et ajuster numériquement le couple de retrait et le couple d'application via l'interface homme-machine (IHM). Ce retour en boucle fermée empêche un serrage excessif (qui provoque un dénudage du fil ou une déformation du revêtement) et un serrage insuffisant (qui entraîne une fuite de liquide ou une contamination par l'oxygène atmosphérique).

Une autre caractéristique déterminante est l’ensemble automatisé d’alimentation et de tri des bouchons. Utilisant des bols vibrants, des trieurs centrifuges ou des trieurs à cascade, la machine aligne automatiquement les bouchons dans la bonne orientation avant de les transférer dans une goulotte d'alimentation par gravité. Les goulottes avancées de dépose des bouchons sont dotées de réseaux de capteurs optiques qui arrêtent instantanément la machine ou déclenchent des signaux d'avertissement si un manque de bouchon ou des bouchons inversés sont détectés. Combinés à des volants de réglage de la hauteur des récipients sans outil et à des indicateurs de position numériques, les systèmes de bouchage modernes s'adaptent à différents diamètres et hauteurs de pots avec un temps d'arrêt minimal lors des changements de production.

Du point de vue de l'ingénierie industrielle, les exigences des clients dictent des ensembles de fonctionnalités spécifiques. Les clients actuels se concentrent principalement sur la précision du couple, les taux de rejet en temps réel et le respect de l'hygiène. Par exemple, pourquoi les embrayages magnétiques et les servomoteurs sont-ils conçus dans les modèles haut de gamme ? Parce que les embrayages à friction s'usent, rejettent des particules dans la zone d'emballage et dérivent de la valeur de couple à mesure que la température augmente lors des opérations sur plusieurs équipes. Les embrayages à hystérésis magnétique fonctionnent sans frottement mécanique, fournissant un couple constant sans contact, non affecté par la chaleur de fonctionnement. De plus, l'intégration d'un L'unité de scellage automatique de cosses sous vide pour bocaux en verre intègre une construction de cadre en acier inoxydable SUS304/SUS316 de qualité alimentaire, des boîtiers électriques étanches IP65 et des collecteurs sous vide à jet de vapeur. Cette conception empêche la corrosion causée par la saumure, le vinaigre ou les particules alimentaires acides tout en respectant strictement les normes d'hygiène EHEDG et FDA.

Protocole de maintenance pour les têtes dynamométriques magnétiques : Pour maintenir un couple appliqué constant sur toutes les têtes d'une machine de capsulage de bocaux rotative , des contrôles d'étalonnage de routine doivent être effectués toutes les 500 heures de fonctionnement à l'aide d'un couplemètre numérique certifié. Inspectez les assemblages magnétiques internes pour déceler toute accumulation de limaille de fer et nettoyez les mâchoires du mandrin en acier inoxydable avec de l'alcool isopropylique pour éviter l'accumulation de graisse qui pourrait provoquer le glissement du capuchon.

Applications de la machine de capsulage automatique de pots de bouteilles

Les applications de la machine automatique de capsulage de bocaux de bouteilles couvrent divers secteurs industriels, notamment la transformation des aliments et des boissons, la fabrication pharmaceutique, l'emballage de produits chimiques et les lignes de fabrication de cosmétiques.

Le profil d'application polyvalent de la machine de capsulage de bocaux découle de sa capacité à traiter une grande variété de récipients rigides, notamment des bocaux en verre à large ouverture, des bouteilles en PET, des pichets en PEHD et des pots cosmétiques, dans plusieurs environnements opérationnels. Dans le secteur de l’alimentation et des boissons, il est essentiel de maintenir l’étanchéité des contenants pour éviter la détérioration, la croissance microbienne et l’oxydation. Les applications incluent le scellage des conserves de fruits, des cornichons, de la sauce chili, de la mayonnaise, des aliments pour nourrissons, du miel et des pots de café instantané. Pour les produits nécessitant une durée de conservation prolongée à température ambiante sans conservateurs ajoutés, le bouchage sous vide est une pratique courante. Les niveaux de vide à l'intérieur de l'espace libre du pot inhibent l'activité bactérienne aérobie et maintiennent l'enfoncement du bouton de sécurité sous vide du couvercle, offrant ainsi aux consommateurs une preuve visuelle de l'intégrité de l'emballage.

Dans les industries pharmaceutique et nutraceutique, les machines de bouchage automatiques doivent être conformes aux normes strictes de validation cGMP et FDA. Les applications vont du scellement de flacons de pilules et de comprimés avec des fermetures de sécurité enfants (CRC) au conditionnement de sirops oraux liquides et de poudres nutraceutiques dans des pots à large ouverture. Ces machines sont souvent équipées de capteurs de vérification de couple, de stations de rejet automatiques pour les conteneurs mal alignés ou non scellés et de hottes d'extraction de poussière pour éviter toute contamination croisée. De même, dans les secteurs de l'emballage de liquides agrochimiques et industriels, les unités robustes de machines de capsulage de bocaux scellent les formulations chimiques agressives, les additifs de moteur, les peintures et les solvants là où les fumées volatiles ou les fuites de liquides présentent de graves risques pour la sécurité et l'environnement.

L'analyse des tendances des applications met en évidence pourquoi l'intégration de fonctionnalités spécialisées est essentielle pour des marchés et des secteurs régionaux spécifiques. Pourquoi les machines de capsulage sous vide multiformats sont-elles très recherchées par les fabricants de produits alimentaires spécialisés ? Parce que les fabricants de condiments gèrent souvent des lignes de production en petits lots et très variées, alternant entre la salsa, la sauce piquante, les légumes marinés et les chutneys de fruits au cours d'une même équipe. Dans ces environnements d'exploitation, le déploiement d'un La ligne de capsulage automatique sous vide pour la sauce chili et les cornichons offre une flexibilité opérationnelle. Il prend en charge différents diamètres de bocaux (de 30 mm à 120 mm) et des tailles de fermetures à oreilles métalliques sans nécessiter de reconstruction complète de la tête mécanique, maximisant ainsi l'efficacité globale de l'équipement (OEE) de l'usine.

1. Industrie de transformation des aliments et des boissons :

   • Emballage alimentaire à chaud : bouchage sous vide à la vapeur de bocaux en verre contenant de la sauce pour pâtes, de la pâte de chili, des confitures et des purées de fruits pour assurer l'évacuation de l'air et une fermeture hermétique.

   • Conserves froides et produits marinés : application rapide sur des bocaux en verre à large ouverture contenant des cornichons, des olives, de la moutarde et de la mayonnaise.

   • Pots de poudre sèche et de confiserie : pots en plastique et en verre à bouchon à vis contenant du café instantané, des poudres nutritionnelles, des épices et des bonbons.

2. Secteur pharmaceutique et de la santé :

   • Fermetures résistantes aux enfants (CRC) : application précise du couple de poussée et de rotation pour les contenants de comprimés et les pots de pilules sur ordonnance.

   • Embouteillage de médicaments liquides : application d'un sceau inviolable à grande vitesse sur les flacons de sirop, de teinture et de supplément liquide.

3. Industrie chimique et pétrochimique :

   • Emballage de liquides dangereux : étanchéité à filetage continu robuste sur les bouteilles de réactifs chimiques, les graisses automobiles, les lubrifiants et les conteneurs de solvants.

   • Emballage agrochimique : fermeture étanche des pots de pesticides et d'engrais à l'aide de doublures thermoscellées par induction.

4. Secteur Cosmétique et Soins Personnels :

   • Pots de crème et de lotion :  bouchage délicat et anti-rayures de pots cosmétiques en acrylique et en verre contenant des crèmes de soin, des gels et du beurre corporel.

Protocole d'inspection d'assurance qualité : dans les lignes de conditionnement pharmaceutique et alimentaire, une machine de capsulage de bocaux doit être associée à un module d'inspection automatisé en aval. Des capteurs de vision optique vérifient la hauteur du bouchon, l'angle d'inclinaison du bouchon et l'intégrité de la bande d'inviolabilité, tandis que des capteurs de proximité acoustiques ou à vide testent les déflexions du couvercle pour rejeter les pots non scellés avant l'étiquetage et l'emballage.

Comment fonctionne la machine automatique de capsulage de pots de bouteilles

Le fonctionnement d'une machine automatique de capsulage de bocaux de bouteilles suit un flux de travail électromécanique à plusieurs étapes synchronisé avec précision, englobant l'alimentation des bouchons, l'indexation des récipients, le traitement sous vide, l'application du couple et la vérification automatisée de la qualité du joint.

Comprendre la séquence d'ingénierie interne d'une machine de capsulage de bocaux permet de clarifier la manière dont la cohérence mécanique à grande vitesse est obtenue. La séquence opérationnelle commence au niveau de la trémie de bouchon en vrac. Les capsules sont élevées dans un mécanisme de tri (soit un bol vibrant, soit un élévateur à cascade à grande vitesse) où des déflecteurs mécaniques et des goulottes d'orientation garantissent que chaque capsule sort dans la bonne direction. Les bouchons correctement orientés s'écoulent dans une goulotte d'alimentation en acier inoxydable vers la station de prélèvement et de placement ou de dépose. Simultanément, les conteneurs remplis entrent dans la machine de bouchage sur un convoyeur à lattes automatisé. Des vis d'indexation d'alimentation ou des roues à poches en étoile espacent les conteneurs de manière uniforme, en synchronisant leur vitesse avec le mouvement des têtes de bouchage.

Lorsque les conteneurs passent sous la goulotte à bouchons, le goulot du récipient capture un bouchon dans un mécanisme de « prélèvement », ou un bras de ramassage mécanique place un bouchon directement sur le fini du pot. Immédiatement après la mise en place du bouchon, le conteneur entre dans la zone de serrage, où des courroies latérales synchronisées agrippent le corps du conteneur pour empêcher toute rotation. Dans les systèmes de capsulage sous vide, la vapeur est injectée dans l’espace libre du récipient juste avant l’engagement de la fermeture. La vapeur déplace l'oxygène ambiant ; Lorsque le bouchon est serré et que la vapeur se condense à l'intérieur du pot scellé, un vide thermique se forme dans l'espace de tête. Ensuite, la tête de bouchage, entraînée par un embrayage magnétique ou un servomoteur, descend sur le capuchon. Les mandrins rotatifs ou les roues de friction appliquent un couple de rotation jusqu'à ce que le seuil de résistance prédéfini soit atteint, auquel cas l'embrayage patine ou le servomoteur s'arrête instantanément pour éviter un serrage excessif.

Du point de vue du design industriel, pourquoi les équipes d'ingénierie mettent-elles en œuvre des étapes mécaniques en plusieurs étapes au lieu d'un simple pressage à simple action ? Le pressage à simple action entraîne souvent des désalignements de filetage, des capuchons armés et une compression incohérente des joints. Une séquence en plusieurs étapes, utilisant une descente verticale contrôlée combinée à un couple de rotation progressif, garantit que l'engagement du filetage se produit en douceur, sans filetage croisé. Dans les opérations d'emballage à grande vitesse, l'intégration de contrôles continus garantit que le couple mécanique et la formation du vide sont appliqués uniformément à chaque pot, maintenant ainsi une stricte conformité tout au long des séries de production à grande échelle.

1. Tri des bouchons et livraison par goulotte : Les bouchons en vrac sont triés et orientés dans l'élévateur/bol vibrant, puis acheminés vers une goulotte contrôlée vers le chemin du conteneur.

2. Alimentation et indexation des conteneurs : les pots remplis arrivent via un convoyeur et sont espacés avec précision à l'aide d'une vis d'alimentation ou d'un mécanisme à roue étoilée.

3. Placement / prélèvement du bouchon : les conteneurs se déplaçant sous la goulotte enlèvent un bouchon, ou un mécanisme pneumatique de prélèvement et de placement positionne le bouchon sur la finition du goulot du conteneur.

4. Chambre à vide/injection de vapeur (en option) : des jets de vapeur à haute pression balayent l'espace libre pour déplacer l'oxygène piégé avant le scellement final.

5. Serrage du récipient et stabilisation du corps : des courroies latérales synchrones maintiennent fermement le pot, le protégeant contre la rotation pendant l'essorage à couple élevé.

6. Application de couple contrôlé : les têtes de capsulage à mandrin servomoteur ou magnétique descendent, faisant tourner le capuchon jusqu'à son réglage de couple cible exact avant de se désengager.

7. Déchargement et inspection de la qualité : les bocaux scellés passent sous des stations de capteurs (bouchon armé, bouchon manquant, vide faible) où les unités défectueuses sont automatiquement poussées dans un bac de rejet.

Principes de fonctionnement et conseils d'optimisation du vide : Pour obtenir une efficacité de vide maximale dans une machine de capsulage de bocaux sous vide assistée par vapeur , la qualité de la vapeur doit être maintenue sèche et saturée à une pression stable de 0,15 à 0,2 MPa. Assurez-vous que la température du liquide de remplissage à chaud à l’intérieur du pot reste supérieure à 85 °C pendant le cycle de bouchage. Si la température du produit chute avant le bouchage, la condensation de la vapeur sera inefficace, ce qui entraînera une pression de vide résiduelle plus faible et une dégradation potentielle de la durée de conservation à long terme.

Résumé et recommandations techniques

La sélection, l'installation et l'optimisation d'une machine automatique de capsulage de bocaux de bouteilles nécessitent une évaluation détaillée des matériaux du récipient, de la géométrie de la fermeture, du débit requis et des réglementations d'hygiène spécifiques à l'industrie. L'emballage industriel moderne exige une fiabilité mécanique élevée, une maintenance opérationnelle minimale et une précision de couple polyvalente. En remplaçant les méthodes de scellage mécaniques manuelles ou incohérentes par des architectures de capsulage automatisées, asservies ou assistées par vide, les installations de conditionnement peuvent éliminer les fuites de liquide, prolonger la durée de conservation des produits et augmenter considérablement le débit total de fabrication.

Lors de l'ingénierie ou de la mise à niveau de votre ligne d'automatisation d'emballage, évaluez toute l'étendue de la dynamique des conteneurs, depuis les tolérances du col du verre jusqu'aux propriétés élastomères du revêtement du bouchon. Le partenariat avec des fabricants de machines expérimentés et la sélection d'unités hautes performances conçues pour répondre exactement à vos besoins d'emballage garantissent un retour sur investissement rapide, une sécurité opérationnelle et une intégrité constante de la fermeture des conteneurs sur des millions d'unités de production.
