Funkcje i zastosowania automatycznej maszyny do zamykania słoików do butelek

Automatyczna maszyna do zamykania słoików do butelek to przemysłowy system automatyzacji pakowania przeznaczony do nakładania, dokręcania, skręcania lub uszczelniania próżniowego plastikowych i metalowych zamknięć na sztywnych pojemnikach szklanych lub plastikowych z precyzyjną kontrolą momentu obrotowego, dużą prędkością i powtarzalną konsystencją mechaniczną.

Spis treści

1. Zrozumienie automatycznej maszyny do zamykania słoików do butelek

2. Kluczowe cechy automatycznej maszyny do zamykania słoików do butelek

3. Zastosowania automatycznej maszyny do zamykania słoików do butelek

4. Jak działa automatyczna maszyna do zamykania słoików do butelek

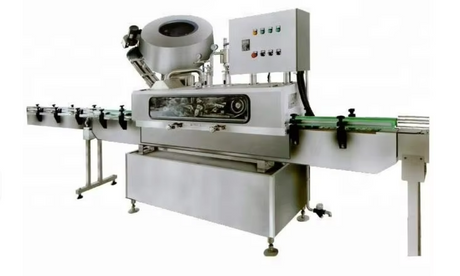

Zrozumienie automatycznej maszyny do zamykania słoików do butelek

Automatyczna maszyna do zamykania słoików do butelek stanowi podstawową jednostkę mechaniczną w zautomatyzowanych liniach pakujących, zaprojektowanych w celu zapewnienia precyzyjnego, szybkiego i ciągłego nakładania zamknięć na sztywne pojemniki.

W przemysłowych środowiskach produkcyjnych integralność zamknięcia pojemnika (CCI) bezpośrednio reguluje jakość produktu, bezpieczeństwo i stabilność przechowywania. Podstawową rolą automatycznej maszyny do zamykania słoików jest zastąpienie ręcznego lub półautomatycznego przykładania momentu obrotowego ciągłym elektromechanicznym przepływem pracy. Łącząc zautomatyzowane sortowanie nasadek, precyzyjny transport indeksów pojemników i dynamiczne głowice sterujące momentem obrotowym, maszyny te zapobiegają wyciekom mechanicznym, ograniczają wnikanie tlenu i utrzymują rygorystyczne standardy jakości przy prędkościach produkcyjnych w zakresie od 30 do ponad 200 jednostek na minutę. Działając płynnie za napełniaczami płynnymi obrotowymi lub wbudowanymi, zautomatyzowane systemy zamykania eliminują błędy ludzkie, standaryzując stosowany moment obrotowy w każdej partii produkcyjnej.

Nowoczesna architektura pakowania dzieli te maszyny na obrotowe systemy ciągłego ruchu i liniowe systemy indeksowania. Systemy Inline wykorzystują pasy boczne do pewnego przytrzymywania pojemników, podczas gdy koła zamykające lub tarcze wrzecionowe dokręcają zakrętki podczas przemieszczania się pojemników wzdłuż przenośnika. Z drugiej strony systemy obrotowe przenoszą pojemniki na koła gwiazdowe i obrotowe wieżyczki, w których poszczególne głowice zamykające opadają pionowo na każdy słoik. W przypadku pojemników szklanych wyposażonych w metalowe zamknięcia (zakrętki typu twist-off) zaawansowane konfiguracje integrują wtryskiwanie pary lub mechaniczne pompy próżniowe z komorą uszczelniającą. Zaprojektowanie skutecznej maszyny do zamykania słoików wymaga zrównoważenia właściwości materiału pojemnika, tolerancji geometrii szyjki, sprężystości wkładki do zakrętki i parametrów rozszerzalności cieplnej – szczególnie podczas uszczelniania produktów spożywczych napełnianych na gorąco, takich jak przetwory, sosy i produkty marynowane.

W naszej praktyce inżynierskiej często oceniamy, dlaczego do operacji globalnych wybierane są określone układy mechaniczne. Na przykład, dlaczego europejscy przetwórcy żywności w przeważającej mierze preferują zintegrowane próżniowe systemy skręcania za pomocą strumienia pary zamiast czysto mechanicznych napinaczy uchwytów? Europejskie standardy bezpieczeństwa żywności i sieci dystrybucji detalicznej wymagają weryfikowalnych przycisków bezpieczeństwa (wyskakujących wskaźników próżni) i wysokiego poziomu próżni resztkowej bez polegania na chemicznych środkach konserwujących. W przypadku operacji masowych klienci europejscy i międzynarodowi traktują priorytetowo obsługę szkła bez pęknięć, szybką wymianę bez użycia narzędzi w czasie krótszym niż 15 minut oraz zgodność z normą IP65 po zmywaniu. Zawiera komponenty o wysokiej wydajności, takie jak Automatyczna maszyna do zamykania próżniowego w szklanych słoikach z sosem chili , umożliwia procesorom precyzyjne przemieszczanie pary i próżni przy jednoczesnym zachowaniu ciągłej synchronizacji linii, zapewniając hermetyczne hermetyczne uszczelnienia gorących, lepkich lub kwaśnych płynnych produktów spożywczych.

Wytyczne dotyczące przenoszenia pojemników i łagodzenia pęknięć: Podczas uszczelniania szklanych pojemników za pomocą o wysokim momencie obrotowym maszyny do zamykania słoików , należy dokładnie obliczyć mechaniczne ciśnienie zaciskania. Nadmierna siła paska bocznego działająca na lekkie szkło może powodować mikropęknięcia, natomiast niewystarczające ciśnienie umożliwia poślizg pojemnika, co skutkuje niespójnymi wartościami momentu obrotowego rozrywania. Najlepsza praktyka przemysłowa polega na stosowaniu poliuretanowych chwytaków bocznych z regulowanymi regulatorami pneumatycznymi, zapewniającymi, że ciśnienie zaciskania nie przekracza 0,25 MPa w przypadku cienkościennych słoików szklanych.

Kluczowe cechy automatycznej maszyny do zamykania słoików do butelek

Kluczowe cechy automatycznej maszyny do zamykania słoików do butelek obejmują zaawansowaną kontrolę momentu obrotowego sterowaną serwomechanizmem, automatyzację programowalnego sterownika logicznego (PLC), modułowe oprzyrządowanie do szybkiej wymiany i solidną konstrukcję ze stali nierdzewnej zaprojektowaną z myślą o maksymalnej wydajności operacyjnej.

Podstawowe cechy konstrukcyjne i operacyjne profesjonalnej maszyny do zamykania słoików decydują o jej stabilności, wydajności i powtarzalności zgrzewania. Sercem nowoczesnych systemów zamykania jest mechanizm przykładania momentu obrotowego. Tradycyjne mechaniczne sprzęgła sprężynowe zostały w dużej mierze zastąpione sprzęgłami z histerezą magnetyczną i serwomotorami z napędem bezpośrednim. Napędzane serwo głowice zamykające umożliwiają operatorom cyfrowe ustawianie, monitorowanie i regulację momentu usuwania i momentu aplikacji za pośrednictwem interfejsu człowiek-maszyna (HMI). To sprzężenie zwrotne w zamkniętej pętli zapobiega nadmiernemu dokręceniu (co powoduje zdzieranie gwintu lub deformację tulei) i niedostatecznemu dokręceniu (co prowadzi do wycieku cieczy lub zanieczyszczenia tlenem atmosferycznym).

Kolejną charakterystyczną cechą jest zautomatyzowany zespół podawania i sortowania nakrętek. Wykorzystując misy wibracyjne, sortowniki odśrodkowe lub sortowniki z windą wodospadową, maszyna automatycznie ustawia zakrętki we właściwej orientacji przed przeniesieniem ich do rynny grawitacyjnej. Zaawansowane zsypy do zrzucania zakrętek są wyposażone w układy czujników optycznych, które natychmiast zatrzymują maszynę lub wyzwalają sygnały ostrzegawcze w przypadku wykrycia braku zakrętek lub ich odwrócenia. W połączeniu z beznarzędziowymi pokrętłami do regulacji wysokości pojemników i cyfrowymi wskaźnikami położenia, nowoczesne systemy zamykania obsługują słoiki o różnych średnicach i wysokościach, przy minimalnych przestojach podczas zmian produkcyjnych.

Z punktu widzenia inżynierii przemysłowej wymagania klientów narzucają określone zestawy funkcji. Prawdziwi klienci skupiają się najbardziej na dokładności momentu obrotowego, wskaźnikach odrzuceń w czasie rzeczywistym i przestrzeganiu zasad higieny. Na przykład, dlaczego sprzęgła magnetyczne i serwonapędy projektuje się w modelach z najwyższej półki? Ponieważ sprzęgła cierne zużywają się, przedostają się cząstki stałe do obszaru pakowania i zmieniają się wartości momentu obrotowego wraz ze wzrostem temperatury podczas pracy wielozmianowej. Magnetyczne sprzęgła histerezowe działają bez tarcia mechanicznego, zapewniając stały, bezdotykowy moment obrotowy, na który nie ma wpływu ciepło robocze. Ponadto integracja wyspecjalizowanych automatyczna jednostka zgrzewająca próżniowo do szklanych słoików zawiera konstrukcję ramy ze stali nierdzewnej SUS304/SUS316 dopuszczonej do kontaktu z żywnością, wodoodporne obudowy elektryczne IP65 i kolektory próżniowe z strumieniem pary. Taka konstrukcja zapobiega korozji powodowanej przez solankę, ocet lub kwaśne cząstki żywności, zachowując jednocześnie ścisłą zgodność z normami higienicznymi EHEDG i FDA.

Protokół konserwacji magnetycznych głowic dynamometrycznych: Aby utrzymać stały moment obrotowy na wszystkich głowicach obrotowej maszyny do zamykania słoików , należy przeprowadzać rutynowe kontrole kalibracji co 500 godzin pracy przy użyciu certyfikowanego cyfrowego miernika momentu obrotowego. Sprawdź wewnętrzne zespoły magnetyczne pod kątem gromadzenia się opiłków żelaza i wyczyść szczęki uchwytu ze stali nierdzewnej alkoholem izopropylowym, aby zapobiec gromadzeniu się smaru, który mógłby spowodować poślizg nasadki.

Zastosowania automatycznej maszyny do zamykania słoików do butelek

Zastosowania automatycznej maszyny do zamykania słoików do butelek obejmują różne sektory przemysłu, w tym przetwórstwo żywności i napojów, produkcję farmaceutyczną, opakowania chemiczne i linie do produkcji kosmetyków.

Wszechstronny profil zastosowań maszyny do zamykania słoików wynika z jej zdolności do przetwarzania szerokiej gamy sztywnych pojemników – w tym szklanych słoików z szeroką szyjką, butelek PET, dzbanków HDPE i pojemników na kosmetyki – w wielu środowiskach operacyjnych. W sektorze żywności i napojów utrzymywanie szczelnych uszczelek pojemników jest niezbędne, aby zapobiec psuciu się, rozwojowi drobnoustrojów i utlenianiu. Zastosowania obejmują uszczelnianie przetworów owocowych, pikli, sosu chili, majonezu, żywności dla niemowląt, miodu i słoików z kawą rozpuszczalną. W przypadku produktów wymagających dłuższego okresu przydatności do spożycia w temperaturze pokojowej bez dodatku konserwantów, standardową praktyką jest zamykanie próżniowe. Poziomy próżni wewnątrz pojemnika na zawartość słoika hamują tlenową aktywność bakterii i utrzymują wciśnięty przycisk zabezpieczający podciśnienie w pokrywce, dając konsumentom wizualny dowód integralności opakowania.

W przemyśle farmaceutycznym i nutraceutycznym automatyczne maszyny do zamykania muszą spełniać rygorystyczne standardy walidacji cGMP i FDA. Zastosowania obejmują zamykanie butelek na pigułki i tabletki z zamknięciami zabezpieczającymi przed dziećmi (CRC) po pakowanie płynnych syropów doustnych i proszków nutraceutycznych w słoikach z szeroką szyjką. Maszyny te są często wyposażone w czujniki weryfikacji momentu obrotowego, automatyczne stacje odrzucania niewyrównanych lub nieuszczelnionych pojemników oraz osłony odsysające pył, aby zapobiec zanieczyszczeniu krzyżowemu. Podobnie w sektorze agrochemicznym i przemysłowym opakowań do płynów solidne maszyny do zamykania słoików uszczelniają agresywne preparaty chemiczne, dodatki do silników, farby i rozpuszczalniki, w których lotne opary lub wycieki cieczy stanowią poważne zagrożenie dla bezpieczeństwa i środowiska.

Analiza trendów w aplikacjach pokazuje, dlaczego integracja wyspecjalizowanych funkcji ma kluczowe znaczenie dla określonych rynków i branż regionalnych. Dlaczego wieloformatowe maszyny do zamykania próżniowego są bardzo poszukiwane przez producentów specjalistycznej żywności? Ponieważ producenci przypraw często uruchamiają małe partie linii produkcyjnych o dużej różnorodności — na zmianę salsa, ostry sos, marynowane warzywa i chutney owocowy w ciągu tej samej zmiany. W tych środowiskach operacyjnych wdrożenie automatyczna linia do zamykania próżniowego sosu chili i marynat zapewnia elastyczność operacyjną. Obsługuje słoiki o różnych średnicach (od 30 mm do 120 mm) i rozmiary zamknięć z metalowymi występami bez konieczności całkowitej mechanicznej przebudowy głowicy, maksymalizując ogólną efektywność wyposażenia zakładu (OEE).

1. Przemysł spożywczy i przetwórstwa napojów:

   • Opakowania do żywności napełniane na gorąco: Zamykanie próżniowo parą szklanych słoików zawierających sos do makaronu, pastę chili, dżemy i przeciery owocowe w celu zapewnienia odprowadzania powietrza i hermetycznego zamknięcia.

   • Przetwory na zimno i produkty marynowane: Nakładanie szybkiego momentu obrotowego na szklane słoiki z szeroką szyjką zawierające pikle, oliwki, musztardę i majonez.

   • Słoiki na suchy proszek i słodycze: Zakręcane plastikowe i szklane słoiki zawierające kawę rozpuszczalną, odżywcze proszki, przyprawy i cukierki.

2. Sektor farmaceutyczny i opieki zdrowotnej:

   • Zamknięcia zabezpieczające przed dziećmi (CRC): Precyzyjne naciśnięcie i obrócenie momentu obrotowego do pojemników na tabletki i słoików na pigułki na receptę.

   • Butelkowanie leków w postaci płynnej: szybkie nakładanie plomb z zabezpieczeniem przed manipulacją na butelkach z syropem, nalewkami i płynnymi suplementami.

3. Przemysł chemiczny i petrochemiczny:

   • Opakowania z niebezpiecznymi cieczami: Wytrzymałe, ciągłe uszczelnianie gwintów butelek z odczynnikami chemicznymi, smarami samochodowymi, smarami i pojemnikami z rozpuszczalnikami.

   • Opakowania agrochemiczne: Szczelne zamykanie słoików z pestycydami i nawozami za pomocą indukcyjnych wkładek zgrzewających.

4. Sektor kosmetyczny i higieny osobistej:

   • Pojemniki na kremy i balsamy: Delikatne, odporne na zarysowania zakrętki akrylowych i szklanych słoików kosmetycznych zawierających kremy, żele i masła do pielęgnacji skóry.

Protokół kontroli zapewnienia jakości: Na liniach pakowania produktów farmaceutycznych i żywności maszyna do zamykania słoików powinna być połączona z dalszym zautomatyzowanym modułem kontrolnym. Optyczne czujniki wizyjne sprawdzają wysokość zakrętki, kąt nachylenia zakrętki i integralność opaski zabezpieczającej przed manipulacją, natomiast akustyczne lub próżniowe czujniki zbliżeniowe testują ugięcie pokrywki w celu odrzucenia nieuszczelnionych słoików przed etykietowaniem i pakowaniem.

Jak działa automatyczna maszyna do zamykania słoików do butelek

Działanie automatycznej maszyny do zamykania słoików do butelek przebiega zgodnie z precyzyjnie zsynchronizowanym, wieloetapowym elektromechanicznym przepływem pracy obejmującym podawanie nakrętek, indeksowanie pojemników, obróbkę próżniową, przykładanie momentu obrotowego i automatyczną weryfikację jakości uszczelnienia.

Zrozumienie wewnętrznej sekwencji inżynieryjnej maszyny do zamykania słoików zapewnia jasność co do tego, w jaki sposób osiągana jest mechaniczna spójność przy dużej prędkości. Sekwencja operacyjna rozpoczyna się w zbiorniku zasypowym. Zakrętki są przenoszone do mechanizmu sortującego — misy wibracyjnej lub szybkobieżnej windy wodospadowej — gdzie mechaniczne przegrody i zsypy orientacyjne zapewniają, że każda zakrętka wychodzi we właściwym kierunku. Prawidłowo ustawione zakrętki spływają po rynnie zasilającej ze stali nierdzewnej w kierunku stacji podnoszenia i umieszczania lub opuszczania. Jednocześnie napełnione pojemniki trafiają do maszyny zamykającej na zautomatyzowanym przenośniku listwowym. Podające śruby indeksujące lub koła kieszeniowe z kołem ostrogowym równomiernie rozmieszczają pojemniki, synchronizując ich prędkość z ruchem głowic zamykających.

Gdy pojemniki przechodzą pod rynną zakrętki, szyjka pojemnika chwyta zakrętkę w mechanizmie „podnoszącym” lub mechaniczne ramię odbierające umieszcza zakrętkę bezpośrednio na wykończeniu słoika. Natychmiast po umieszczeniu zakrętki pojemnik wchodzi do strefy zaciskania, gdzie zsynchronizowane pasy boczne chwytają korpus pojemnika, zapobiegając jego obracaniu się. W próżniowych systemach zamykania para jest wtryskiwana do przestrzeni nad pojemnikiem tuż przed zamknięciem. Para wypiera tlen z otoczenia; kiedy nakrętka zostanie dokręcona i para skrapla się wewnątrz szczelnie zamkniętego słoika, w przestrzeni nad zawartością tworzy się próżnia termiczna. Następnie głowica zamykająca – napędzana sprzęgłem magnetycznym lub serwomotorem – opada na nakrętkę. Obracające się uchwyty lub koła cierne przykładają moment obrotowy aż do osiągnięcia ustawionego progu oporu, w którym to momencie sprzęgło ślizga się lub serwonapęd natychmiast się zatrzymuje, aby zapobiec nadmiernemu dokręceniu.

Z punktu widzenia projektowania przemysłowego, dlaczego zespoły inżynierów wdrażają wieloetapowe etapy mechaniczne zamiast prostszego prasowania pojedynczego działania? Zaciskanie jednym działaniem często prowadzi do niewspółosiowości gwintów, naprężenia nakrętek i nierównomiernego ściskania uszczelki. Sekwencja wielostopniowa — wykorzystująca kontrolowane opadanie pionowe w połączeniu z progresywnym momentem obrotowym — zapewnia płynne sprzęganie gwintu bez powstawania gwintów krzyżowych. W przypadku operacji pakowania charakteryzujących się dużą szybkością, ciągłe sterowanie ze sprzężeniem zwrotnym gwarantuje, że mechaniczny moment obrotowy i wytwarzanie próżni są równomiernie przykładane do każdego słoika, zachowując ścisłą zgodność w przypadku serii produkcyjnych na dużą skalę.

1. Sortowanie zakrętek i dostawa do zsypu: Zakrętki zbiorcze są sortowane i ustawiane w windzie/misce wibracyjnej, a następnie podawane kontrolowaną rynną w stronę ścieżki kontenera.

2. Podawanie pojemników i indeksowanie: Napełnione słoiki docierają przenośnikiem i są precyzyjnie rozmieszczone za pomocą śruby podającej lub mechanizmu koła gwiazdowego.

3. Umieszczanie zakrętek / pobieranie: Pojemniki poruszające się pod rynną podnoszą zakrętkę lub pneumatyczny mechanizm podnoszenia i umieszczania umieszcza zakrętkę na zakończeniu szyjki pojemnika.

4. Komora próżniowa / wtrysk pary (opcjonalnie): Strumienie pary pod wysokim ciśnieniem przepływają przez przestrzeń nad głowicą, aby wyprzeć uwięziony tlen przed ostatecznym uszczelnieniem.

5. Zaciskanie pojemnika i stabilizacja korpusu: Synchroniczne pasy boczne mocno chwytają słoik, zabezpieczając go przed obracaniem się podczas wirowania z wysokim momentem obrotowym.

6. Zastosowanie z kontrolowanym momentem obrotowym: Głowice zamykające napędzane serwonapędem lub z uchwytem magnetycznym opuszczają się, obracając nasadkę dokładnie do docelowego ustawienia momentu obrotowego przed rozłączeniem.

7. Rozładunek i kontrola jakości: Zamknięte słoiki przechodzą pod stanowiskami czujników (nakręcone wieczko, brak korka, niska próżnia), gdzie wadliwe opakowania są automatycznie wypychane do pojemnika na odrzuty.

Zasady działania i wskazówki dotyczące optymalizacji próżni: Aby osiągnąć maksymalną wydajność próżni w próżniowej wspomaganej parą maszynie do zamykania słoików , jakość pary musi być sucha i nasycona przy stabilnym ciśnieniu od 0,15 do 0,2 MPa. Upewnij się, że temperatura płynu do napełniania na gorąco wewnątrz słoika utrzymuje się powyżej 85°C podczas cyklu zamykania. Jeśli temperatura produktu spadnie przed zamknięciem, kondensacja pary będzie nieefektywna, co spowoduje niższe ciśnienie resztkowe próżni i potencjalne pogorszenie długoterminowego okresu przydatności do spożycia.

Podsumowanie i zalecenia techniczne

Wybór, instalacja i optymalizacja automatycznej maszyny do zamykania słoików do butelek wymaga szczegółowej oceny materiałów pojemnika, geometrii zamknięcia, wymaganej przepustowości i przepisów branżowych dotyczących higieny. Nowoczesne opakowania przemysłowe wymagają wysokiej niezawodności mechanicznej, minimalnej konserwacji operacyjnej i wszechstronnej precyzji momentu obrotowego. Zastępując ręczne lub niespójne metody uszczelniania mechanicznego zautomatyzowanymi, sterowanymi serwomechanizmami lub wspomaganymi próżniowo architekturami zamykania, zakłady pakujące mogą wyeliminować wycieki cieczy, wydłużyć okres przydatności produktu do spożycia i znacznie zwiększyć całkowitą przepustowość produkcji.

Projektując lub unowocześniając linię do automatyzacji pakowania, należy ocenić pełny zakres dynamiki pojemników — od tolerancji szyjki szkła po właściwości elastomeru wyściółki zakrętki. Współpraca z doświadczonymi producentami maszyn i wybór wysokowydajnych jednostek zaprojektowanych dokładnie pod kątem Twoich potrzeb w zakresie pakowania zapewnia szybki zwrot inwestycji, bezpieczeństwo operacyjne i stałą integralność zamknięć pojemników w milionach jednostek produkcyjnych.
